组立

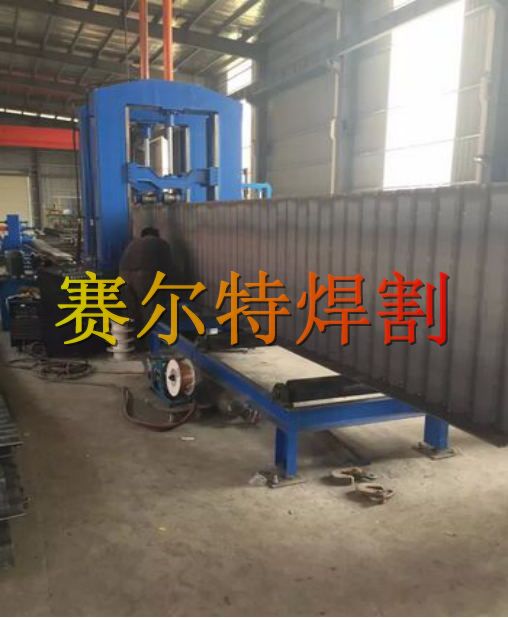

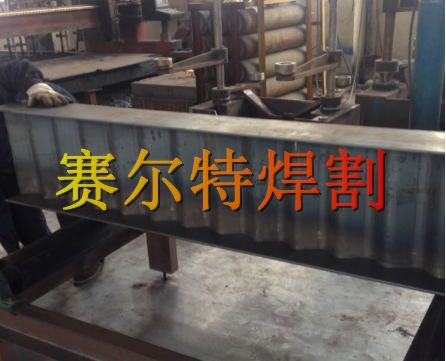

Z15H型钢波纹腹板自动组立机，是一种腹板液压压紧。典型的翼板腹板单边手动定位，另一边液压自动夹紧机型，可以适应各种截面形状的H型钢，对于不对称H型钢，组立过程也和普通H型钢一样，无需更换部件调整。并且定位精度稳定，无需经常调节调整。

  本机的特点是；由于大型的H型钢腹板高，在设计上采用腹板液压油缸，液压压紧H型钢腹板，主机立柱带有双边液压升降腹板扶正油缸，使波纹腹板H型钢更加稳定性好。

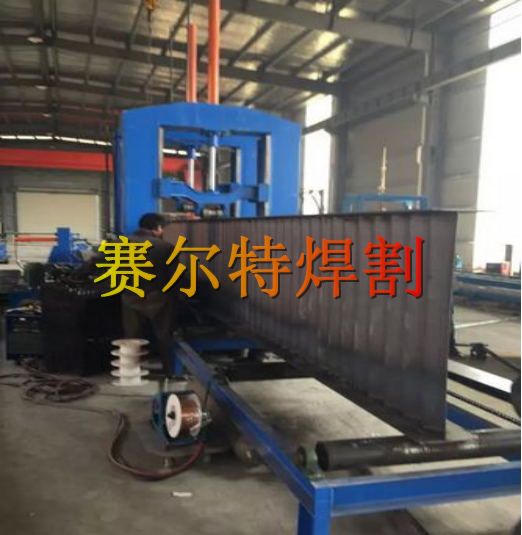

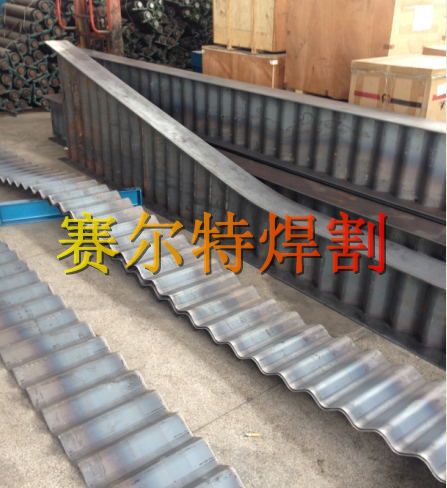

该设备的基本组成如下：组立机主机、主机双边腹板液压手动扶正装置，输送滚道、滚道液压辅助对中装置，液压系统，电气系统，6大部分组成。

   设备主要技术参数：

适用幅板高度:     200-1500mm

适用翼板宽度:     180-600mm

适用波纹腹板厚度: 6-100mm （注波纹腹板成型后的厚度）

适用翼板厚度:     6-80mm

组立速度：        500-5000mm/min

点焊速度（3HZ）   380 mm/min

空走速度（30HZ）  4000mm/min

快走速度（50HZ）  6000mm/min

输入辊道          5节（3节为主动2节被动）

输出辊道          4节（2节为主动2节被动）

电气控制系统，采用变频器内装置PLC可程序控制器

辊道长度：        前后安装长度各15000mm

总安装长度：      30000mm

组立焊接形式：    手动中间点定焊

输送电机减速机：  4KW

输送滚道承载能力：20T

整机功率：        9KW
